4/8/12/16ポート シリアル・リモートコントロールパネル “ＲＣＰ”
シリアルケーブルを使用してKVMスイッチの任意のポートの遠隔切り替え。
当社のKVMスイッチServeViewPro、UltraViewPro、MultiVideoで使用可能。
RJ11データケーブルを使ってRS232ポートに直接接続します。
テレビ局、プレゼンテーション、コンピュータトレーニング等で応用。
- カテゴリ
- KVMソリューション
- 業界
- 公共 医療 報道 教育 研究 製造
- メーカー
- Rose Electronics
典型的応用例

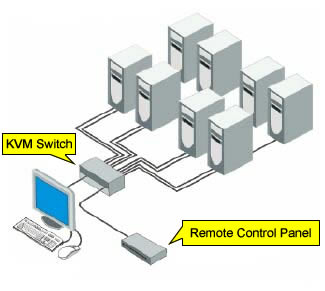

典型的応用例：複数のコンピュータ出力画像を１台のモニターにシリアルで切替え
一般的な応用事例
応用事例１
応用事例２
応用事例３
応用事例４
シリアル操作による切り替えのコマンド
当社KVMスイッチ（Ultramatrix、UltraViewPro、ServeViewPro、等々）のRS232Cシリアルポート経由でコンピュータの切り替えを行なう事が出来ます。
KVMスイッチにシリアルケーブルを接続し、ハイパーターミナルのようなコミュニケーション・プログラムを起動します。
KVMスイッチへのコマンド入力は、KnnnCxxxS [Enter]となります。
KはKVMステーション（ユーザーが使用するキーボード・モニター・マウス）、CはCPU（コンピュータ）、SはKVMスイッチを意味します。
また、「nnn」はKVMスイッチ番号（1-16）、「xxx」はコンピュータ番号（1-1000）です。
例えば、KVMコンソール（キーボード、マウス、モニター）を4番KVMスイッチの10番コンピュータに切り替えたい場合には、コマンドを K4C10S [Enter] と入力します。
KVMコンソール（キーボード、マウス、モニター）は、4番KVMスイッチに接続され、10番コンピュータに切り替えられます。
切替後の画面上にK4C10Rxと表示されますが、xは下記のステータスを意味します。
1=View（参照）
2=Share（共有）
3=Control（制御）
4=Private（独占）
製品情報
ラック搭載型押しボタン式シリアルリモートコントロールパネル（RCP）
| 製品名 | 型番 | 説明 | 19ラックキット |
|---|---|---|---|
| 4-port Model | RCP-4RS/SW | 1Uラック搭載型、1シリアルポート、4ポート切替え用Remote Control Panel | RM-UL19 |
| 8-port Model | RCP-8RS/SW | 1Uラック搭載型、1シリアルポート、8ポート切替え用Remote Control Panel | |
| 12-port Model | RCP-12RS/SW | 1Uラック搭載型、1シリアルポート、12ポート切替え用Remote Control Panel | |
| 16-port Model | RCP-16RS/SW | 1Uラック搭載型、1シリアルポート、16ポート切替え用Remote Control Panel |
オプション
| 製品名 | 型番 | 説明 | 19ラックキット |
|---|---|---|---|
| シリアルアダプタ ケーブルキット | KIT-ATRX | RJ11 ⇔ DB9（メス）シリアルアダプタ（ACC-ATRX）及び シリアルケーブルCAB-04RJ005（1.5m） | – |
| シリアルアダプタ | ACC-ATRX | RJ11 ⇔ DB9（メス）シリアルアダプタ | – |
| シリアルケーブル | CAB-04RJxxx | RJ11シリアルケーブル（ストレートタイプ） （xxx：ケーブル長） | – |
製品についてのご質問・ご相談、価格見積もりなど、下記フォームよりお気軽にお問合わせください。
・簡単な押しボタン方式の切り替え操作
・標準RJ11シリアルケーブルを使用、延長も可能
・４ポート、８ポート、１２ポート、１６ポートの４モデル用意、KVMスイッチのポート数にあわせてご使用下さい
・当社KVMスイッチのRS232ポートに直接接続して使用
・筐体にはDB9（オス）、RS232通信ポート
・特別な設定作業は一切無し、RJ11ケーブルと電源ケーブルを接続するだけですぐご使用出来ます
・押しボタンの中心にLEDランプが点灯し、どのCPUポートが選択されたかを示します
Remote Control Panelの長所
Remote Control Panelは、簡単で手軽な押しボタン操作で4台、8台、12台、あるいは16台のコンピュータを切り替える事が出来ます。
たとえば、Remote Control Panelのボタン番号４を押すと直ちにKVMスイッチ側のポートのコンピュータに切り替わります。
Remote Control Panelは、複数台数のコンピュータからのビデオ出力画像を1台の共通のモニターに映し出すような応用例では非常に理想的な切り替え手段です。
テレビ局、プレゼンテーション、各種トレーニング教室、等々で複数のコンピュータとKVMスイッチを使用する環境でご利用できます。
一般的な用途
モデル
Remote Control Panelには次の４モデルあります。
16チャネル：16台のコンピュータに接続
12チャネル：12台のコンピュータに接続
8チャネル：8台のコンピュータに接続
4チャネル：4台のコンピュータに接続
ケーブル
Remote Control PanelをKVMスイッチのRS232ポートに、シリアルケーブルで接続します。
Remote Control Panelの背面にDB9（オス）ポートがあり、そこにDB9（メス）- RJ11のシリアルケーブルを差し、KVMスイッチに接続します。
1.5m以上の距離対応する延長用ケーブルもご用意しています。
設置
Remote Control Panelは設置がとても簡単です。
シリアルアダプターケーブルの片方をRemote Control Panelの背面のDB9ポートに、他方をKVMスイッチのRS232ポートに接続するだけです。
操作
押しボタン方式の操作です。
たとえば、KVMスイッチのポート５に切り替えたい時はRemote Control Panelのボタン５を押します。
そうすると、５番のコンピュータの出力画像が共通に使用するモニターに映し出されます。
パーツ番号
モデル：
RCP-16RS：16スイッチモデル
RCP-12RS：12スイッチモデル
RCP-8RS：8スイッチモデル
RCP-4RS：4スイッチモデル
ACC-ATRX：RJ11⇔DB9（メス）シリアルアダプタ
CAB-04RJxx：延長RJ11シリアルケーブル（xx：フィート単位距離）
KIT-ATRX：ACC-ATRX & シリアルCAB-04RJ005（1.5m）
RM-UL19：19インチラック搭載キット
| 寸法 | 33.53（W）x 11.43（D）x 4.44（H）cm |
| 重量 | 4/8ポートモデル：1.8Kg 12/16ポートモデル：3.6Kg |
| 電源 | 110VAC |
| 消費電力 | 36W |
| コネクター | RS232：DB9（オス） 電源：DIN5表示器 CPU選択LED |
| 筐体 | 電気亜鉛メッキスチール製（黒粉コーティング） |
| 環境条件 | 0 ～ 45℃、相対湿度5 ～ 80%、結露なし |
